শেষ কল কার্বাইড উপকরণ ভূমিকা
কার্বাইড গ্রেড | টংস্টেন কার্বাইড রড প্রযুক্তিগত বিবরণ |
10U | কোঃ 10% ডাব্লুসি 89% বিরল উপাদান: 1% এইচআরএ: 90.5 ° শস্যের আকার: 0.75 গ্রাম |
12U | সহ: 12% ডাব্লুসি 85% বিরল উপাদান: 3% এইচআরএ: 9 .২5 ° গ্রেগ আকার: 0.4 গ্রাম |
K40 | সহ: 1২% ডাব্লুসি 84% বিরল উপাদান: 4% এইচআরএ: 93 ডিগ্রী গ্রেগ আকার: 0.4 গ্রাম |
K44 | সহ: 1২% ডাব্লুসি 84% বিরল উপাদান: 4% এইচআরএ: 93.5 ° গ্রেইন আকার: 0.4 গ্রাম |
উপকরণ কাটা হবে
কার্বাইড গ্রেড | শেষ মিলের এইচআরসি | উপকরণ কাটা হবে |
10U | HRC45-50 | HRC35 অধীনে উপকরণ কাটা জন্য |
12U | HRC55-58 | HRC50 অধীনে উপকরণ কাটা জন্য |
K40 | HRC60-62 | HRC55 অধীনে উপকরণ কাটা জন্য |
K44 | HRC65-70 | HRC63 অধীনে উপকরণ কাটা জন্য |
প্রাসঙ্গিক আবরণ
কার্বাইড গ্রেড | শেষ মিলের এইচআরসি | প্রাসঙ্গিক আবরণ |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | ন্যানো |
শেষ কল কার্বাইড উপকরণ ভূমিকা
AlTiN | TiAlN | TiSlN | ন্যানো | |
দৃঢ়তা (HV) | 3200 | 2800 | 3600 | 42 (জিপিএ) |
বেধ (ইউ এম) | 2.5-3 | 2.5-3 | 3 | 3 |
অক্সিডেশন টেম্প (°) | 900 | 800 | 1000 | 1200 |
ঘর্ষণ গুণাঙ্ক | 0.3 | 0.3 | 0.45 | 0.4 |
রঙ | কালো | বেগুনী | তামা | নীল |
আয়তন

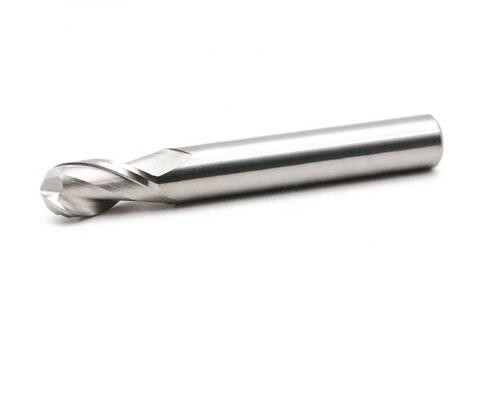

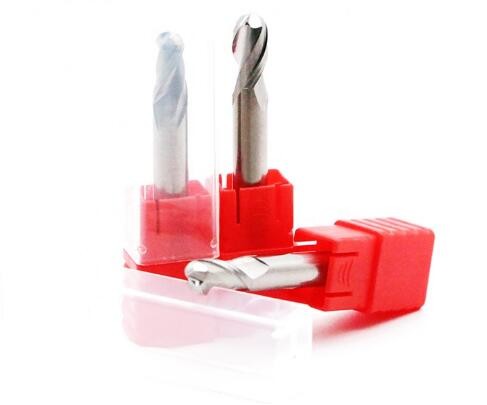

2 flutes Ballnose শেষ মিল
এইচআরসি পছন্দের: এইচআরসি 38-45, এইচআরসি 45-50, এইচআরসি 55-58, এইচআরসি 60-62, এইচআরসি 65-70
আবরণ পছন্দ: এআইটিআইএনএন, এআইসিআরসিএন, এআইটিআইক্রসিন, টিআইএসআইএন, নাকো-নীল
উপাদান কাটা: মূল ইস্পাত, ঢালাই লোহা, অ্যালুমিনিয়াম, তামা, গ্রাফাইট, প্লাস্টিক,
টাইটানিয়াম, খাদ, শক্ত ইস্পাত, স্টেইনলেস স্টীল, HSS ইত্যাদি
কোড নং. | Diamter ঘ | কাটন দৈর্ঘ্য ঠ | মোট দৈর্ঘ্য এল | জঙ্ঘা ডি | বাঁশি জেড |
2GW2-01002050 | 1 | 2 | 50 | 4 | 2 |
2GW2-01504050 | 1.5 | 3 | 50 | 4 | 2 |
2GW2-02050500 | 2 | 4 | 50 | 4 | 2 |
2GW2-02507050 | 2.5 | 5 | 50 | 4 | 2 |
2GW2-02008050 | 3 | 6 | 50 | 4 | 2 |
2GW2-04010050 | 4 | 8 | 50 | 4 | 2 |
2GW2-04015075 | 4 | 8 | 75 | 4 | 2 |
2GW2-04020100 | 4 | 8 | 100 | 4 | 2 |
2GW2-05012050 | 5 | 10 | 50 | 6 | 2 |
2GW2-06015050 | 6 | 12 | 50 | 6 | 2 |
2GW2-06020075 | 6 | 12 | 75 | 6 | 2 |
2GW2-06020100 | 6 | 12 | 100 | 6 | 2 |
2GW2-06020060 | 8 | 16 | 60 | 8 | 2 |
2GW2-08025075 | 8 | 16 | 75 | 8 | 2 |
2GW2-08025100 | 8 | 16 | 100 | 8 | 2 |
2GW2-010025075 | 10 | 20 | 75 | 10 | 2 |
2GW2-010040100 | 10 | 20 | 100 | 10 | 2 |
2GW2-012020075 | 12 | 24 | 75 | 12 | 2 |
2GW2-012040100 | 12 | 24 | 100 | 12 | 2 |
2GW2-014020080 | 14 | 28 | 80 | 14 | 2 |
2GW2-014100100 | 14 | 28 | 100 | 14 | 2 |
2GW2-016040100 | 16 | 32 | 100 | 16 | 2 |
2GW2-018040100 | 18 | 36 | 100 | 18 | 2 |
2GW2-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW2-06040150 | 6 | 12 | 150 | 6 | 2 |
2GW2-08050150 | 8 | 16 | 150 | 8 | 2 |
2GW2-010050150 | 10 | 20 | 150 | 10 | 2 |
2GW2-012050150 | 12 | 24 | 150 | 12 | 2 |
2GW2-014060150 | 14 | 28 | 150 | 14 | 2 |
2GW2-016060150 | 16 | 32 | 150 | 16 | 2 |
2GW2-018060150 | 18 | 36 | 150 | 18 | 2 |
2GW2-020060150 | 20 | 40 | 150 | 20 | 2 |
